集塵機とは

物を加工すると必ず出るのが粉塵です。
集塵機とは気体中に浮遊している粉塵を取り除き綺麗な空気にする装置の事を言います。
工場内で発生した粉塵を周囲に排出するのを防いだり、工場内の環境、作業者の健康を守り、
さらに加工品の品質を上げるための装置です。

集塵機の基本的な構造

吸気口よりダスト（粉塵）を含んだエアーを吸い込み、フィルターでダストを取り除き綺麗になったエアーを排気します。

フィルターの目詰まりによる吸引力の低下を防ぐために、圧縮空気を放出したり、手動で衝撃を与え付着した粉塵を取り除く機能が付いているものもあります。

このページの先頭へ

フィルターについて

プリーツ成形フィルター制電仕様

プリーツ成形フィルター

一般粉体小型機用

集塵機のフィルターにはプリーツ成形フィルターやバグフィルター等様々な形状のものがあり、さらに使用条件や適合機種により耐熱仕様・制電仕様等があります。
集塵機には用途に合わせた様々なタイプのフィルターが搭載されています。

ここに記載したフィルターは一部の例であり、多種多様のフィルターが用途に合わせ搭載されており、メーカにより形状も異なります。
その為、用途・製品形状・取付形状・シール部形状・使用条件・払い落とし方式等の使用方法に合わせたフィルターの選定が必要です。
弊社では主にプリーツ成形フィルターを製造しています。

このページの先頭へ

現在製造している集塵機用フィルターの主な種類（仕様）を紹介します。

上下プレート
ウレタン成形タイプ

上下プレート
ウレタン成形タイプ
（制電仕様）

プレート
金属タイプ

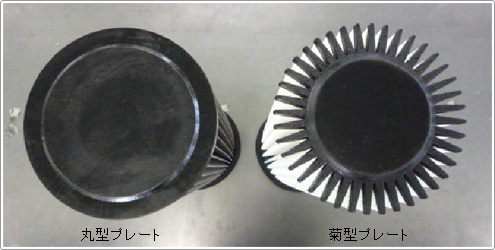

下部プレート形状（ウレタン成形）

菊型プレートは捕捉ダストの払い落としの際、効率よくダストが落下する構造になっています。
（但し折幅30ｍｍ・山数40山限定で製作可能）

特殊品特注仕様の製作・設計も可能です。

耐熱仕様

BOX型
BOX型

このページの先頭へ

FILTER CATALOGUE（DC SERIES Dust Collector Filter Cartridges）

DC168シリーズ・DC185シリーズ

イメージ

エンドプレート底部形状

イメージ

	タイプ	DC168シリーズ			DC185シリーズ			DC220シリーズ		DC326シリーズ
項　目	型式	168S	168M	168L	185S	185M	185L	220S	220M	326S	326M
寸法	外径(A)	φ168	φ168	φ168	φ185	φ185	φ185	φ220	φ220	φ324	φ324
	内径(B)	φ87	φ87	φ87	φ82	φ82	φ82	φ80	φ80	φ212	φ212
	底部外径(C)	φ87	φ87	φ87	φ82	φ82	φ82	φ80	φ80	φ212	φ212
	本体高(D)	500	620	1000	500	750	1000	500	750	558	660
	総高(E)	510	630	1010	510	710	1010	510	760	568	684
標準仕様	濾過面積(㎡)	1.2㎡	1.5㎡	2.4㎡	1.2㎡	1.8㎡	2.4㎡	2.3㎡	3.4㎡	8.3㎡	17.5㎡
	濾紙山数(山)	40	40	40	40	40	40	66	66	147	278
	使用温度(℃)	60℃	60℃	60℃	60℃	60℃	60℃	60℃	60℃	130℃	60℃
	濾材材質	PET	PET	PET	PET	PET	PET	PET	PET	PET	PAPER
	ｴﾝﾄﾞﾌﾟﾚｰﾄ材質	PUR	PUR	PUR	PUR	PUR	PUR	PUR	PUR	SPG	SPG
	底部形状	TYPE A	TYPE A	TYPE A	TYPE B	TYPE B	TYPE B	TYPE B	TYPE B	TYPE B	TYPE B
特注	耐熱仕様[H]	○	○	○	○	○	○	○	○	特注	-
	防爆仕様[E]	○	○	○	○	○	○	○	○	-	-
	耐蝕性仕様[C]	○	○	○	○	○	○	○	○	-	-

標準仕様はエンドプレートの材質は上下硬質ウレタンになります。
濾紙山数はDC185シリーズは60山・80山、DC220シリーズは132山が製作可能です。
特注製品の耐熱仕様は耐熱温度MAX130℃まで使用可能でエンドプレートは金属製になります。
上記寸法・仕様以外の特注仕様の製作・設計も可能です。
